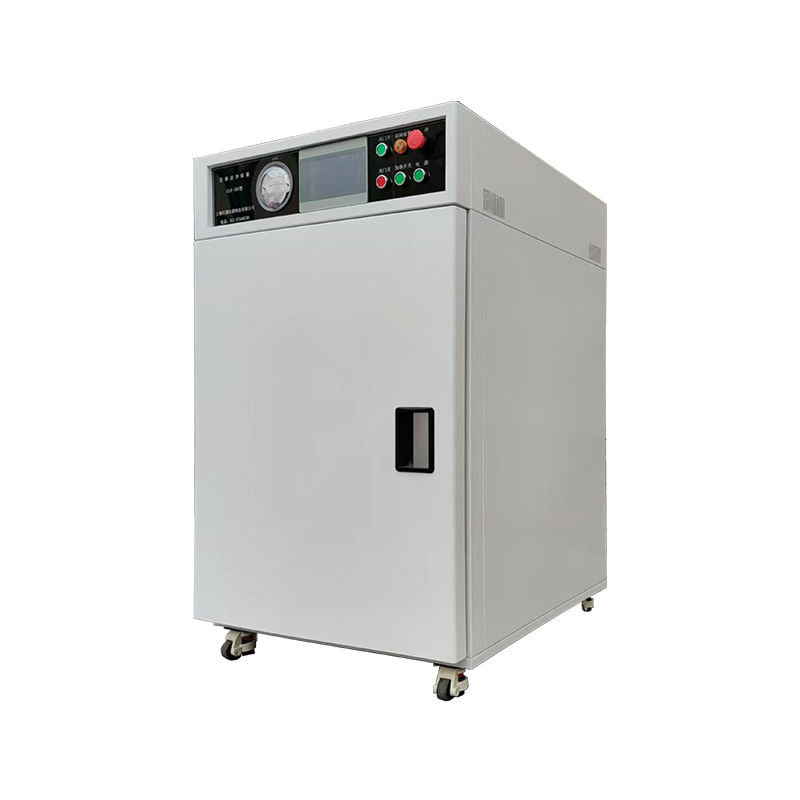

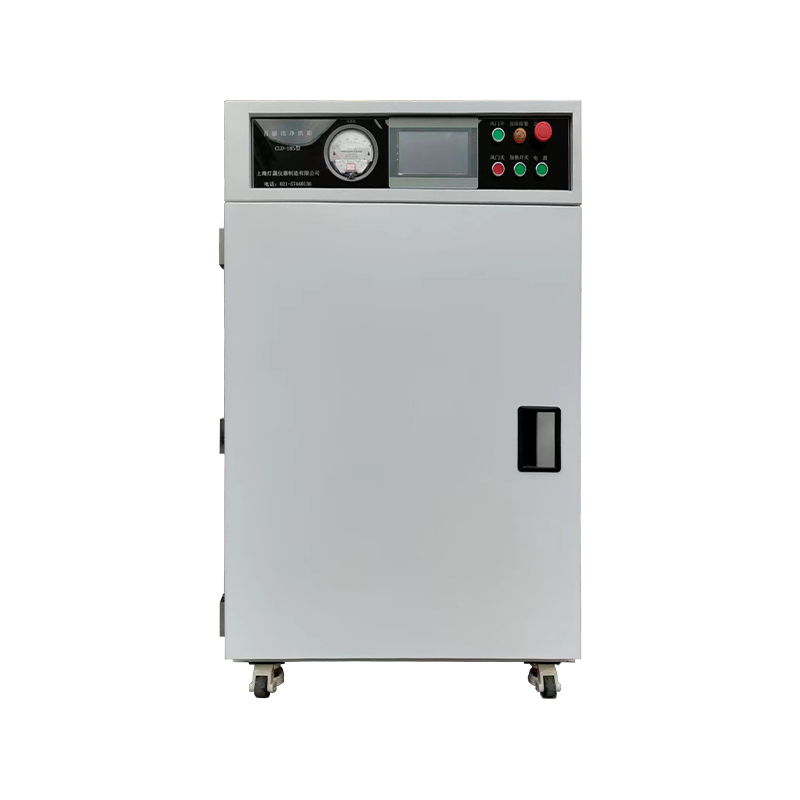

Class 100 Temiz Oda Pişirme Fırını veya Class 100 Temiz Oda Kurutma Kabini olarak da bilinen Class 100 Temiz Oda Kurutma Fırını, yüksek sıcaklıkta kurutmayı temiz oda ortamı kontrolüyle birleştiren özel bir ekipmandır. HEPA yüksek verimli filtreleme sistemi ve yönlü hava akışı organizasyonu sayesinde çalışma odası, ISO 6 (eski adıyla Class 100) temizlik standartlarına ulaşır. Ekipman, temiz sıcak havanın üste monte edilen bir FFU ünitesi tarafından filtrelendiği (0,3μm parçacıklar için filtreleme verimliliği ≥%99,99) ve çalışma yüzeyi boyunca eşit olarak dağıtıldığı laminer dikey veya yatay hava akışı modunu benimser. Ayrıca kapı açma işlemleri sırasında temizliğin hızlı bir şekilde geri kazanılmasını sağlamak için otomatik hava duşu arıtma modülü ile donatılmıştır. Sıcaklık kontrol aralığı ≤±1°C dalgalanmayla 50-300°C'yi kapsar. Hassas üretim alanlarında partikül kirliliğine duyarlı kurutma işlemleri için uygundur. Esas olarak elektronik, entegre devreler, COB siyah tutkal kurutma ve kürleme, ekranlar, çipler, LCD'ler, CMOS, IS ve ilaç endüstrilerinde kullanılır. Ayrıca yüksek çevre temizliği gerektiren yüksek sıcaklık testleri için de kullanılabilir. Yukarıdaki endüstrilerdeki ürünlerin kurutulması, ısıl işlemi, termal yaşlandırması, yüksek sıcaklık testi ve kürlenmesi için gerekli bir ekipmandır.
① Yerleşik yüksek verimli HEPA/ULPA filtreler, 1 µm parçacıklar için %99,99'a varan filtreleme verimliliği sağlayarak hazne içinde sürekli ISO Sınıf 5 (Sınıf 100) temizliği sağlayarak hassas proseslerin katı gereksinimlerini karşılar.
② Gelişmiş akışkan dinamiği tasarımını ve yüksek performanslı fanları kullanarak, oda içinde sıcak havanın dikey laminer akış sirkülasyonunu sağlayarak çalışma alanında ≤±1,5°C sıcaklık homojenliği sağlar.
③ Tüm iç duvarlar yuvarlatılmış köşelere, kesintisiz kaynak ve elektro-parlatma işlemine sahiptir; ölü bölgelerin temizlenmesini ve parçacık birikmesi riskini temel olarak ortadan kaldırarak proses saflığını garanti eder.
④ Renkli dokunmatik ekran ve çok bölümlü programlanabilir PLC denetleyiciyle donatılmış olup, ısıtma, sabit sıcaklık ve soğutma eğrilerinin hassas şekilde ayarlanmasına olanak tanıyarak karmaşık süreçler için tam otomasyon ve veri izlenebilirliği sağlar.
⑤ Çekirdek haznesi tipik olarak mükemmel yüksek sıcaklık ve korozyon direncine sahip, özellikle yarı iletkenler ve fotorezistler gibi hassas işlemler için uygun olan SUS304 fırçalanmış paslanmaz çelikten yapılmıştır.
⑥ Yüksek sıcaklığa dayanıklı santrifüj fan ve hassas hava yönlendirme sisteminden oluşan bu sistem, malzemenin her yüzeyine hızlı ve eşit ısı transferi sağlayarak kurutma verimliliğini ve tutarlılığını önemli ölçüde artırır.
⑦ Silikon kauçuktan veya floro kauçuktan yapılmış ve pnömatik kilitleme cihazıyla desteklenen çift sızdırmazlık şeritleri kullanarak, dahili proses atmosferinin stabilitesini sağlarken dışarıdan kirli hava girişini etkili bir şekilde izole eder.
⑧ Aşırı sıcaklık koruması, aşırı akım koruması, fan kilidi ve sızıntı koruması dahil olmak üzere entegre çoklu donanım ve yazılım güvenlik devreleri, ekipmanın ve ürünlerin uzun süreli istikrarlı çalışması için sağlam koruma sağlar.
⑨ İç hazne ayna parlatma ve yüksek sıcaklıkta pişirme dekontaminasyon işlemi sayesinde, ekipmanın yüksek sıcaklıkta çalışması sırasında üretebileceği uçucu organik bileşikleri önemli ölçüde azaltır.
⑩ Yüksek performanslı yalıtım malzemeleri ve optimize edilmiş ısıtıcı düzeninin yanı sıra PID uyarlamalı güç ayarlama algoritması kullanarak, enerji tüketimini etkili bir şekilde azaltırken hızlı ısıtma ve hassas sıcaklık kontrolü sağlar.
⑪ Oksijene veya neme duyarlı prosesler için mükemmel, oksijensiz bir kurutma ortamı oluşturmak amacıyla isteğe bağlı nitrojen veya diğer inert gaz arayüzleri ve hazneli mikro pozitif basınç kontrol sistemi mevcuttur.
⑫ Filtreler, fanlar ve ısıtıcılar gibi temel modüller, standart ve hızlı çıkarılabilen yapıları benimser; günlük bakım, temizlik ve yedek parça değiştirme süreçlerini büyük ölçüde basitleştirerek arıza süresini azaltır. ⑬ Bağımsız oda ortamı ve verimli filtreleme sistemi, farklı malzeme grupları arasındaki çapraz kontaminasyonu etkili bir şekilde önler, bu da onu özellikle Ar-Ge ve birden fazla çeşit ve küçük partilerin üretimi için uygun hale getirir.
⑭ Mükemmel temizlik ve sıcaklık kontrol performansı, onu yarı iletken çip üretimi, MEMS paketleme, biyofarmasötikler ve hassas optikler gibi yüksek teknoloji endüstrilerindeki son teknoloji alanlar için mükemmel şekilde uygun hale getirir.
⑮ Garantili satış sonrası servis: Ülkenin çoğu bölgesini kapsayan kapsamlı bir satış sonrası servis ağı, kullanıcılar için endişesiz kullanım sağlar (Not: çok az sayıda uzak kasaba ve köy hariç);
⑯Teknik destek çözümleri: Video, telefon ve çevrimiçi video eğitimleri de dahil olmak üzere çok yönlü teknik rehberlik sağlar ve kullanıcıların ekipman üzerinde hızlı bir şekilde uzmanlaşmasına yardımcı olmak için ekipman performansını ve çalıştırma yöntemlerini sezgisel olarak gösterir.
① Dış Kabuk Malzemesi: CNC teknolojisi kullanılarak hassas şekilde şekillendirilmiş, seçilmiş yüksek kaliteli soğuk haddelenmiş çelik plakadan (Q235) yapılmıştır. Yüzey fosfatlama ve anti-statik toz kaplama ile işlenerek sağlam bir kabuk elde edilir. Anti-statik, korozyona dayanıklı ve çizilmeye karşı dayanıklıdır, uzun süreli kalite sağlar;

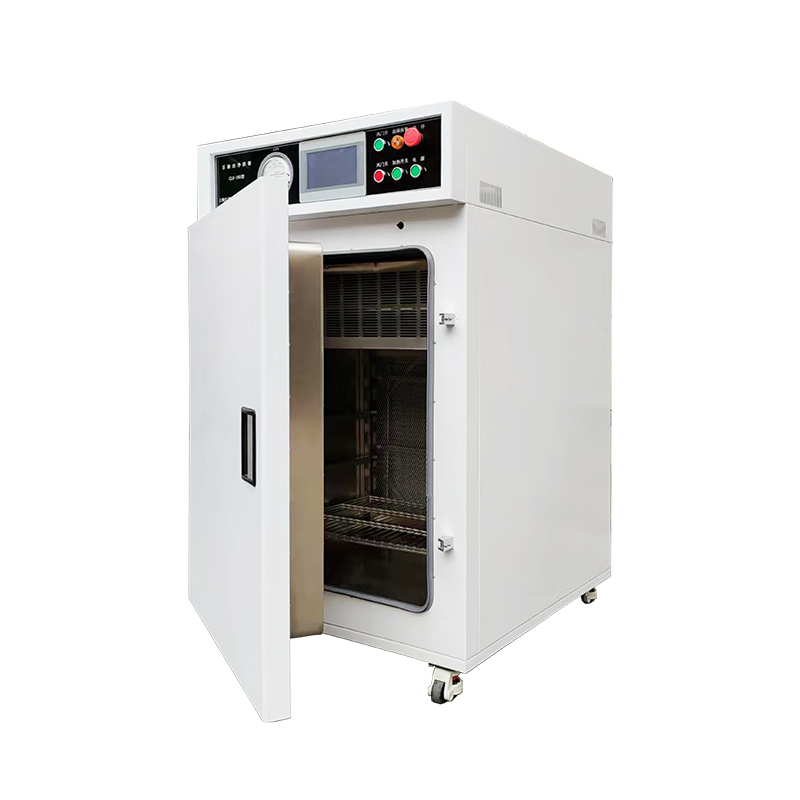

② Çalışma Odası: Kolay temizlik için pürüzsüz bir yüzeye sahip, mükemmel yüksek sıcaklık stabilitesine ve korozyon direncine sahip, kalınlaştırılmış SUS304 paslanmaz çelikten yapılmıştır;

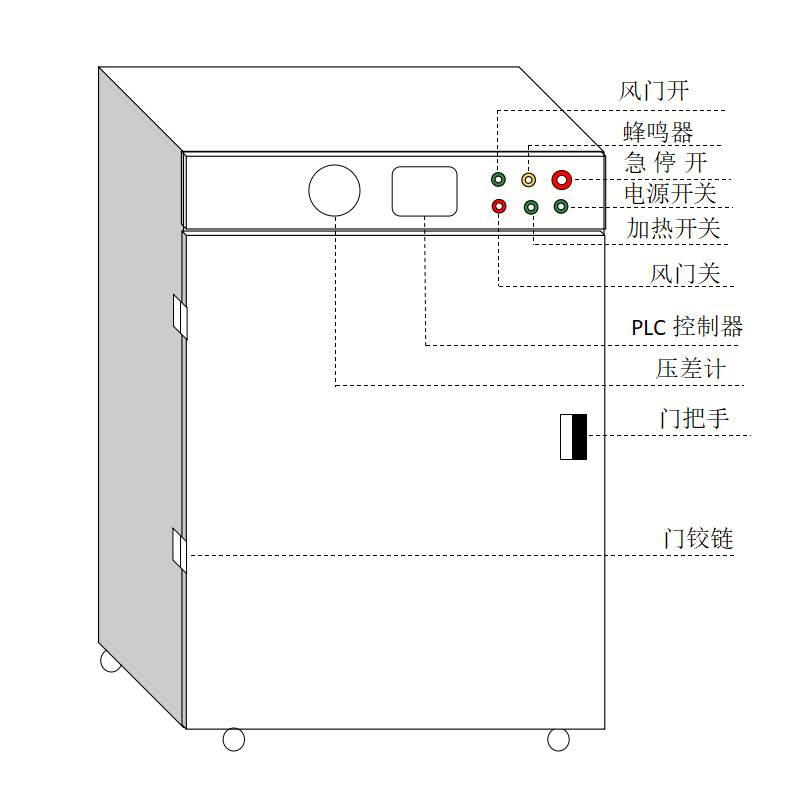

③ Kontrol Paneli: Sıcaklık ve zaman gibi önemli verileri gerçek zamanlı olarak yüksek doğrulukla görüntüleyen ileri teknoloji renkli ekran denetleyicisi. Sezgisel insan-makine etkileşimi ve parmaklarınızın ucunda tam kontrol sağlayan akıllı arıza teşhisi ve alarm fonksiyonlarına sahiptir;
④ Sirkülasyon Sistemi: Yüksek hızlı sıcak hava sirkülasyonu elde etmek için güçlü bir türbin fanı ve bilimsel hava akışı tasarımı kullanır, çalışma odası içinde mükemmel sıcaklık eşitliği sağlar, lokal aşırı ısınmayı önler ve kurutma verimliliğini ve işleme tutarlılığını önemli ölçüde artırır;
⑤ Araştırmada yüksek frekanslı kullanıma uygun, uzun süreli kararlı çalışmayı sağlayan aşırı sıcaklık koruması ve aşırı yük koruması gibi çoklu güvenlik mekanizmalarıyla donatılmıştır;
⑥ Yalıtım Katmanı: Dış kabuk ile çalışma odası arasındaki boşluk, üstün ısı yalıtımı sağlayan, ısı kaybını büyük ölçüde azaltan, sabit sıcaklık sağlayan ve yüksek enerji verimliliği sağlayan 75 mm kalınlığında yüksek saflıkta seramik elyaf pamuk (Al₂O₃) ile doldurulur;
⑦ Kapı Contası: Uzun süre termal oksidatif yaşlanmaya dayanabilir, esnekliği ve sızdırmazlık bütünlüğünü koruyabilir, ısı kaybını etkili bir şekilde önleyebilir ve çalışma odası sıcaklığının stabilitesini sağlayabilir;
⑧ Isıtma Borusu: % 95'i aşan termal verimliliğe sahip, paslanmaz çelikten ve yüksek dirençli elektrikli ısıtma alaşımlı telden yapılmıştır. Entegre tasarım, yüksek sıcaklık, nemli ve aşındırıcı endüstriyel ortamlara uygun, uzun ömür ve istikrarlı performans sağlayan iyi bir yalıtım, korozyon direnci ve oksidasyon direnci sağlar;
⑨ Raflar: Standart konfigürasyon, oksidasyon direnci, asit ve alkali direnci ve sabit yük taşıma kapasitesi sağlayan, yüzey sertleştirme işlemine sahip yüksek korozyona dayanıklı krom kaplamalı ağ rafları içerir; paslanmaz çelik, alaşım ve Teflon dahil olmak üzere çeşitli malzeme ve delik türlerinin esnek şekilde özelleştirilmesini destekleyerek farmasötik, elektronik ve bilimsel araştırmalardaki zorlu uygulamalara mükemmel şekilde uyum sağlar ve üst düzey kurutma işlemleri için hassas ve güvenilir yük taşıma çözümleri sunar.
⑩ Bazı büyük kapasiteli modeller, esnek hareketi sabit konumlandırmayla birleştiren, hassas laboratuvarlar ve üst düzey endüstriyel ortamlar için uygun, ayrıntılı teknoloji ve kullanıcı dostu tasarım sergileyen yüksek performanslı sessiz evrensel tekerleklerle donatılmıştır.
① Gelişmiş PID algoritmalarını ve çok bölümlü programlanabilir kontrolörleri benimseyerek, karmaşık ısıtma, sabit sıcaklık ve soğutma eğrilerini hassas bir şekilde ayarlayabilir ve otomatik olarak yürütebilir. Program modu ve sabit değer modu serbestçe değiştirilebilir, böylece sürecin tekrarlanabilirliği ve güvenilirliği sağlanır.
② Sezgisel bir grafiksel çalışma deneyimi sağlayan, tüm çalışma parametrelerinin, ekipman durumunun ve gerçek zamanlı eğrilerin gerçek zamanlı dinamik gösterimini sağlayan, çalışma sürecini basitleştiren büyük boyutlu, yüksek çözünürlüklü bir dokunmatik ekran ile donatılmıştır.
③ Entegre çok noktalı sıcaklık sensörleri ve hava basıncı ve çiğlenme noktası (nem) izleme modülleri ile genişletilebilir, stabil proses koşullarını sağlamak için odanın iç ortamının kapsamlı gerçek zamanlı izlenmesini sağlar.
④ Fan çalışmasının ve yüksek verimli filtre durumunun gerçek zamanlı izlenmesi, ısıtma sistemi ile kilitlenmesi, istikrarlı hava akışı sirkülasyonu sağlanması ve partikül kontaminasyonunu önlemek için Sınıf 100 temizliğinin sağlanması.
⑤ Nitrojen gibi inert gazların akış hızının ve hazne içindeki basıncın hassas kontrolü için opsiyonel kütle akış kontrolörü (MFC) ve mikro pozitif basınç kontrol sistemi, hassas prosesler için koruyucu bir atmosfer sağlar.
⑥ Tüm süreç parametrelerini, eğrileri ve alarm olaylarını otomatik olarak kaydeden, katı kalite yönetimi standartlarını karşılamak için veri aktarımını ve denetim izlerini destekleyen yerleşik büyük kapasiteli depolama çipi.
⑦ Entegre bağımsız aşırı sıcaklık koruyucusu, sızıntı koruyucusu, fan aşırı yük koruması ve kapı kilitleme anahtarı ve diğer donanım devreleri, donanım ve yazılımı birleştiren çok katmanlı bir güvenlik bariyeri oluşturur.
⑧ Uzaktan izleme ve veri toplamayı destekleyen, fabrika MES sistemleriyle entegrasyonu mümkün kılan, akıllı fabrikaların temelini atan Ethernet ve RS-485 iletişim arayüzlerine sahip standart konfigürasyon.
⑨ Çok seviyeli şifre izin ayarlarını destekler, yönetici ve operatör ayrıcalıkları arasında ayrım yapar, yetkisiz parametre değişikliklerini etkili bir şekilde önler ve temel proses tariflerinin ve ekipman çalışmasının güvenliğini sağlar.
⑩ Anormal koşulları gerçek zamanlı olarak teşhis edip doğru bir şekilde tespit edebilen, sesli ve görsel alarmlar veren ve arıza bilgilerini görüntüleyen, bakım verimliliğini büyük ölçüde artıran kapsamlı bir sistem kendi kendini kontrol etme fonksiyonuna sahiptir.
| Modeli | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Denetleyici | Entegre PLC (100 grup / grup başına 100 segment) | |||
| İnsan-Makine Arayüzü (HMI) | 7 inç Dokunmatik Ekran | |||
| Temizlik Sınıfı | Sınıf 100 | |||
| Sıcaklık Aralığı | RT 10~250°C | |||
| Sıcaklık Eşitliği | ±%2,5°C | |||
| Sıcaklık Dalgalanması | ≤±1°C | |||
| Oda Parçacık Konsantrasyonu | 1um≤8320pc/m³ | |||
| Zamanlayıcı Aralığı | 0~9999 dk | |||
| Filtre | H14 Yüksek Sıcaklık HEPA Filtresi | |||
| Erişim Kontrol Sistemi | Elektromanyetik Kilit (Kilit) | |||
| Filtre Dimensions (mm) | 480x350x90 | |||
| Nominal Hava Akışı | 650m³/saat | |||
| Hazne Boyutları (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Dış Boyutlar (mm) | 965x1240x1510 | 965x1240x1810 | 1290x965x1790 | 1950x1055x1790 |
| Hacim | 180L | 270L | 480L | 980L |
| Güç Kaynağı | AC220V/18A | 220V/20A | 380V/18A | 380V/30A |
| Nominal Güç | 3.5KW | 4KW | 6KW | 9KW |
| Brüt Ağırlık / Net Ağırlık | 300/255kg | 350/320kg | 490/450kg | 810/730kg |
| Standart Raflar | 2 | |||
| Çalışma Ortamı | 0~45°C | |||
| Hayır. | İsim | Parametreler | Referans Fotoğrafı |

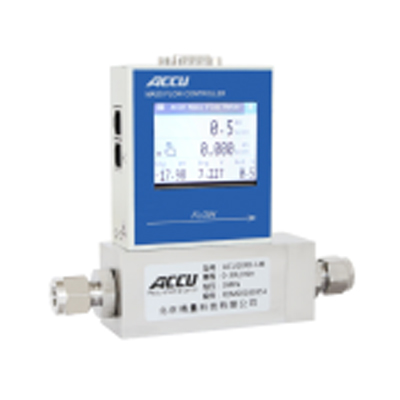

| 1 | Kütle Akış Kontrolörü | ① 0~30 L/dak | |
| 2 | Bağımsız Aşırı Sıcaklık Sınırlayıcı | ① Sıcaklık aşımına ve kaçaklara karşı ikincil koruma | |
| 3 | Dahili Yazıcı | ① Gerçek zamanlı yazdırma | |
| 4 | Test Bağlantı Noktası | ① Malzeme: Paslanmaz çelik bakalit | |

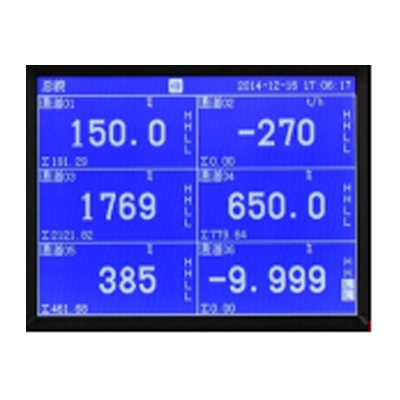

| 5 | Çok Noktalı Sıcaklık Kaydedici | ① 6 kanal | |
