| I. Ekipmanın Amacı ve Uyumluluk Standartları | ||
| Ekipman gereksinimleri karşılıyor | Elektrikli sıcak hava kurutma fırınları için GB/T 30435-2013 standardı, GB 5959.4-92 üretim güvenliği standardı ve sıcak hava sirkülasyonlu fırınlar için GB/T 20033-2011 standardı ile uyumludur. | |
| 2. Ürün Başvurusu | Isı direnci, nem direnci, kuruluk direnci, yüksek ve düşük sıcaklığa uyum testi, düşük sıcaklıkta sabit sıcaklık bakımı ve elektronik ve elektrikli ürünler, yüzey işlemleri, aletler ve göstergeler, plastik, metalurji ve benzeri uygulamalar için depolama için uygundur. Optik fiberler, kristaller, hassas indüktörler, yüzey işlemeli bileşenler, PCB'ler ve LCD'ler dahil olmak üzere ürünlerin yüksek ve düşük sıcaklık adaptasyon testleri için özellikle uygundur; aynı zamanda kalite kontrol mühendisliği için bir güvenilirlik test cihazı olarak da hizmet eder. Ayrıca ürün performansını ve kalitesini değerlendirmek amacıyla kalite denetim büroları, araştırma kurumları ve yüksek öğrenim kurumları için de geçerlidir. | |
| 3. Kesinlikle yasaklanmış ürünler | Aşağıdaki öğelerin test edilmesi kesinlikle yasaktır: yanıcı ve patlayıcı maddeler, yüksek derecede aşındırıcı malzemeler ve güçlü radyasyon yayan öğeler. | |
| II. Ekipman Özellikleri | ||

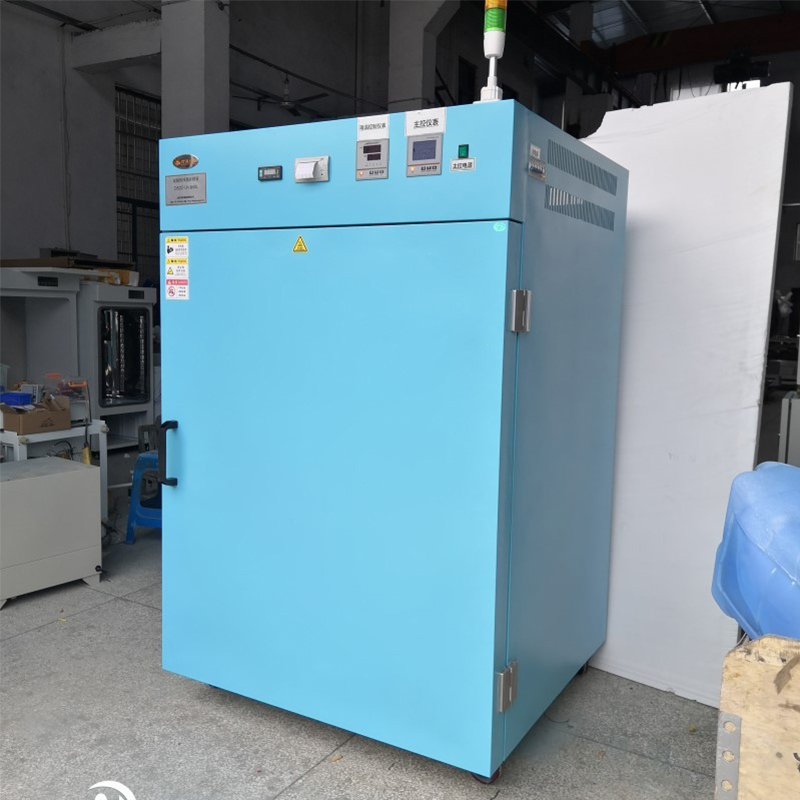

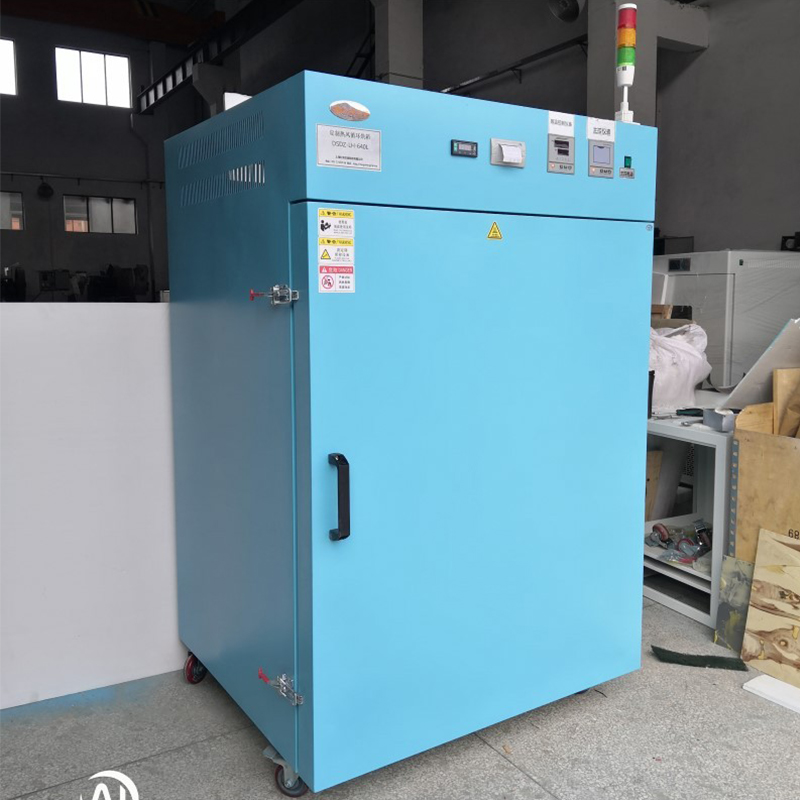

| 1. Ekipman Adı | Özelleştirilmiş Sıcak Hava Sirkülasyonu Yüksek Sıcaklık Fırını | |
| 1. Ekipman Modeli | DS-LH135 | |
| 2. Temel Teknik Özellikler | ||
| Özel Sıcak Hava Sirkülasyonlu Fırın | ||
| 2.1 İç hazne boyutları | 800 × 800 × 1000 mm (genişlik × derinlik × yükseklik) | |
| 2.2 Dış boyutlar | 1000 × 1050 × 1690 mm | |
| 2.3 Sıcaklık aralığı | RT 50 - 600 °C | |
| 2.4 Uzun süreli çalışma sıcaklığı | <550 | |
| 2.5 Sıcaklık dalgalanması | ±1 °C | |
| 2.6 Sıcaklık eşitliği | Okumanın ±%2,5'i | |
| 2.7 Isıtma hızı | Oda sıcaklığı 550 °C'ye kadar <85 dakika | |
| 2.8 Sıcaklık çözünürlüğü | 1 °C | |
| 2.9 Sıcaklık eşitliği | 200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C | |
| 2.9 Güç kaynağı değeri (yaklaşık) | 220V/50Hz | |
| 2.10 Toplam güç tüketimi | Yaklaşık 4kW | |
| 2.11 Numune tutucu | Üç adet paslanmaz çelik delikli, katlanmış kenarlı (çift bıçaklı) örgü plaka | |
| 3. Ekipman Yapısal Performansı | ||
| 3.1 Muhafaza Yapısal Malzemeleri | Yapı | İç kısımda yapısal güçlendirme için açılı bir çelik çerçeve bulunur. Dıştan içe doğru katmanlar şunlardır: kabin kabuğu – yalıtımlı taş yünü – çerçeve – hava kanalı – iç oda – numune rafı. Kontrol sistemi, ünitenin sağ tarafına monte edilmiş harici bir kontrol kutusunda bulunur. hayran motoru ekipmanın üzerine monte edilir ve sirkülasyon fanını bir V kayışı aracılığıyla çalıştırır. |
| Dış kaplama malzemesi | Dış muhafazada elektrostatik toz boya kaplı soğuk haddelenmiş çelik levha kullanılmıştır. | |
| İç astar malzemesi | Birinci sınıf SUS321 paslanmaz çelik plakadan üretilmiştir. | |
| Kapı kilidi | Kullanım kolaylığı için çift mandallı kapı kilidine sahiptir. | |
| Yalıtım katmanı | 5052 alüminyum oksit yalıtımlı alev geciktirici yün. | |
| Destek ayakları | Naylon ayaklar. | |
| Kapı | Ergonomik çalışma için geçmeli kilit mekanizmasına sahip, gözetleme penceresi olmayan tek kapı konfigürasyonu. Kapı çerçevesi contasında, gelişmiş sızdırmazlık bütünlüğü için özel olarak formüle edilmiş yüksek/düşük sıcaklığa dayanıklı silikon kauçuk contalar kullanılır. | |
| 3.2 Hava Dağıtım ve Sirkülasyon Sistemi | Fan | Zorunlu konvektif difüzyon sirkülasyonuna ulaşmak için markalı yüksek sıcaklığa dayanıklı fanlar ile yüksek sıcaklığa dayanıklı alüminyum alaşımlı sirkülasyon fanlarının kullanılması. |
| Fan sürücüsü | Üçgen kayış iletimi. | |
| Kanal sirkülasyonu | Kanal sirkülasyonu, sol ve sağ egzoz dönüş havası tasarımına sahip bir üst giriş kullanır. Kanal içine saptırma plakalarının takılması, hem hava basıncının hem de hızın test standartlarına uygun olmasını sağlarken, kapı açılıp kapandığında hızlı sıcaklık stabilizasyonu sağlar. | |
| Test portu | Yok. | |
| 3.3 Isıtma Sistemi | ① | Isıtma sistemi, hassas ve güvenilir sıcaklık kontrolü ile eşit sıcaklık dağılımı sağlayan sıcak hava sirkülasyonlu ısıtma yöntemini kullanır. |
| ② | Hem sıcaklık kontrolü hem de güç çıkışı, ısıtma gücünü dahili yük seviyelerine göre otomatik olarak ayarlayan bir mikro bilgisayar tarafından hesaplanır. Bu, yüksek hassasiyet ve enerji verimliliği sağlayarak daha fazla çevresel sürdürülebilirlik ve enerji tasarrufu sağlar. | |
| ③ | Birincil sistem bileşenleri: ısıtma tüpleri, katı hal röleleri vb. | |
| 4 Arıza Alarm Sistemi (Opsiyonel) | ||
| Ekipman Güvenliği Koruması | Bağımsız sıcaklık sınırlayıcı, aşırı ısınma durumunda ısıtmayı otomatik olarak keser ve operatörü uyaran sesli ve görsel alarmlarla birlikte numuneleri etkili bir şekilde korur. | |
| 5. Seçilen Elektrikli Bileşenlere Genel Bakış | ||
| Enstrümantasyon | LCD entegre yatay blok cihazı, istikrarlı ve doğru sinyal iletimi ile tek bir ekranda birden fazla veri setini görüntüler. Cihaz, hem kendi kendine ayarlama hem de manuel ayarlama yetenekleri sunan PID mantık işlemine sahiptir. | |
| Katı hal rölesi | Yüksek kaliteli katı hal rölelerini kullanır | |
| Sıcaklık sensörü | PT100 sensörlerini kullanır | |
| 6. Teknik Dokümantasyon | ||
| Kılavuzlar | Ekipman kullanım kılavuzu, garanti kartı, uygunluk belgesi, elektrik şematik diyagramı, | |
| 7. İsteğe Bağlı Aksesuarlar | ||
| Veri depolama | USB depolama, elektronik tablo veri depolama | |
| Yazıcı | Termal kağıt baskısı, ayarlanabilir baskı aralığı | |
| İnert gaz doldurma portu | Dahili U şeklinde dağıtım, açıklık 16 mm (dış çap) | |
| Gaz akış ölçer | Gaz akış hızını düzenlemek için gaz kanalını kontrol edin | |
| Çalışma gösterge ışığı | Üç renkli gösterge (çalışma durumu, arıza durumu, aşırı sıcaklık durumu) | |
| III. Ekipman Ortamı Kurulum Gereksinimleri | ||
| Ekipman Kurulum Gereksinimleri | Ortam sıcaklığı ve nem: 5°C - 30°C, bağıl nem: <%85 | |
| Çevrede yoğun titreşim yok | ||
| Doğrudan güneş ışığı veya diğer doğrudan ısı kaynakları yok | ||
| Yakınlarda güçlü elektromanyetik alan yok | ||
| Çevrede yüksek konsantrasyonda toz veya aşındırıcı madde bulunmaması | ||
| Oda iyi havalandırılmalıdır. | ||
| Çevrede güçlü hava akımı yok; cebri hava akışının gerekli olduğu durumlarda hava akışı üniteye yönlendirilmemelidir. | ||
| Ekipman sağlam, düz bir yüzeye yerleştirilmeli ve yatay konumda tutulmalıdır. | ||
| Ekipmanın arkası ile duvar arasında en az 50 cm, her iki tarafta da en az 50 cm boşluk bırakılmalıdır. | ||
| IV. Kabul ve Garanti | ||
| Parametreler | Yukarıdaki tüm veriler, yüksüz koşullar altında çalışma sırasında ölçülmüştür. | |
| Kabul | Kabul inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garanti | Kabulden sonra 12 aylık garanti süresi geçerlidir. Bu sürenin ötesinde yedek parçalar için makul ücretler uygulanacaktır. | |
| V. Üretim Teslim Süresi ve Taşıma Yöntemi | ||
| Üretim Teslimat Süresi | Peşin ödemenin tedarikçinin hesabına geçtiği tarihten itibaren 45 iş günü içerisinde teslimat. | |
| Taşıma Yöntemi | Karayolu taşımacılığı; QB/WD008-2001 standartlarına uygun nakliye ambalajında teslimat. Teslimat yeri: Müşterinin belirlediği nokta (yukarıdaki teslimat hariç). Çantaların boşaltılması alıcı tarafından gerçekleştirilecektir. | |
