1. Teknik Çözüm
| Proje Adı | Özel Sıcak Hava Sirkülasyonlu Fırın (DS-LH135) |
| Referans Numarası | 20200518032 |
| Tarih | 2020/5/18 |
| Onaylandı | Bay O |
| Taslak | Bay Li |
| Ticari | Zhang Yu |
| Telefon: | 13671719019 |
| I. Ekipmanın Amacı ve Uyumluluk Standartları | ||
| Ekipman üretim standartlarına uygundur | Elektrikli sıcak hava basınçlı hava kurutma fırınları için aşağıdaki standartlara uygundur: GB/T 30435-2013 standardı, GB 5959.4-92 güvenlik standardı, GB/T 20033-2011 sıcak hava sirkülasyonlu fırın standardı | |
| 2. Ürün Başvurusu | Isı direnci, nem direnci, kuruluk direnci, yüksek/düşük sıcaklık adaptasyon testi, düşük sıcaklık sabit sıcaklık bakımı ve elektronik ve elektrikli ürünler, yüzey işlemleri, aletler, plastikler, metalurji vb. için depolama için uygundur. Özellikle optik fiberlerin, kristallerin, hassas indüktörlerin, yüzey işlemeli ürünlerin, PCB'lerin, LCD'lerin vb. yüksek/düşük sıcaklığa uyum testi için uygundur. Ayrıca kalite kontrol mühendisliği için bir güvenilirlik test cihazı olarak da hizmet eder. Ayrıca kalite denetim bürolarının, araştırma kurumlarının ve üniversitelerin ürün performansını ve kalitesini değerlendirmesi için de uygundur. | |
| 3. Yasaklı Maddeler | Aşağıdaki maddelerin test edilmesi kesinlikle yasaktır: yanıcı, patlayıcı, yüksek derecede aşındırıcı veya güçlü radyoaktif malzemeler. | |
| II. Ekipman Özellikleri | ||

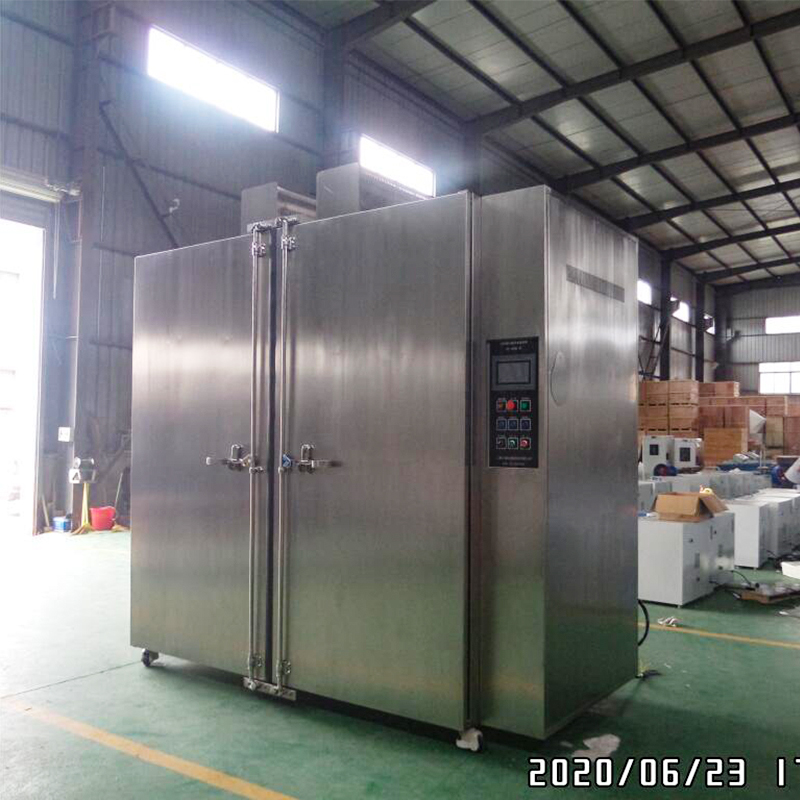

| 1. Ekipman Adı | Özelleştirilmiş Sıcak Hava Sirkülasyonu Yüksek Sıcaklık Fırını | |
| 1. Ekipman Modeli | DS-5800H | |
| 2. Birincil Teknik Parametreler | ||
| Özel Sıcak Hava Sirkülasyonlu Fırın | ||
| 2.1 İç Oda Boyutları | 2200 × 1200 × 2200 mm (Genişlik × Derinlik × Yükseklik) | |
| 2.2 Dış Boyutlar | 3000×1400×2900 mm (hayran Motoru Dahil) | |
| 2.3 Sıcaklık Aralığı | Oda sıcaklığı 20 ila 180°C | |
| 2.4 Denetleyici | LCD Dokunmatik Ekran Denetleyicisi | |
| 2.5 Çalışma Modları | 1 Zamanlamalı çalışma 2 Sabit değerde çalışma 3 Programlı çalışma | |
| 2.4 Sürekli Çalışma Sıcaklığı | 160°C | |
| 2.5 Sıcaklık Dalgalanması | ±1°C | |
| 2.6 Sıcaklık Eşitliği | Ayar noktasının ±%2,5'i | |
| 2.7 Isıtma Hızı | ≥3°C/dak (ortalama) | |
| 2.8 Sıcaklık Çözünürlüğü | 0,1°C | |
| 2.9 Sıcaklık Eşitliği | 100°C: sn 2°C | |
| 2.10 Cilt | 5,8m³ | |

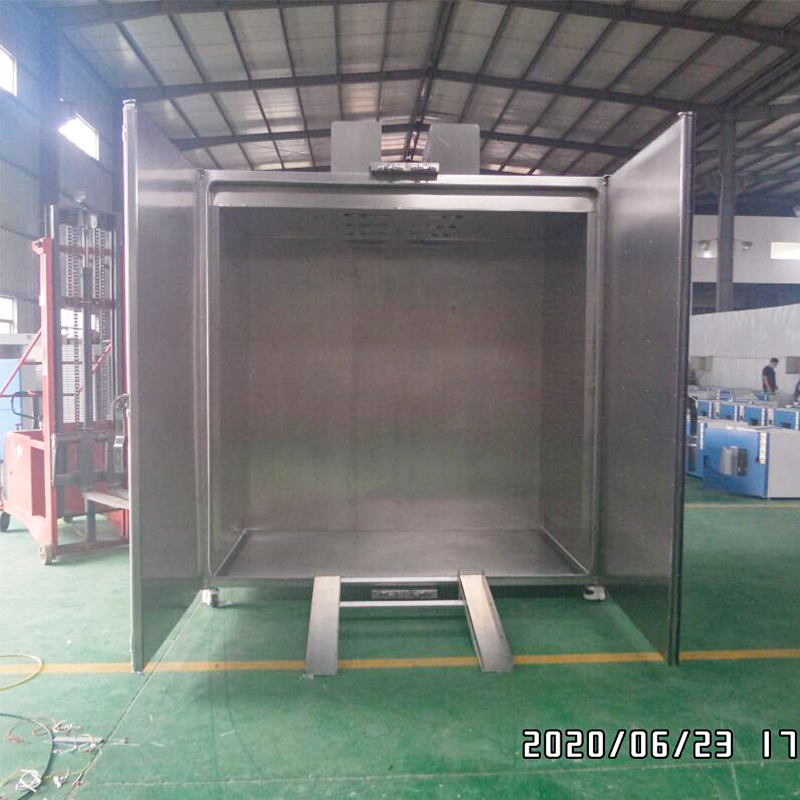

| 2.11 Mal Transfer Rampası | 2200x1000mm | |
| 2.12 İç Hazne Yük Kapasitesi | 1,5 ton | |
| 2.13 Güç Kaynağı (yaklaşık) | 380V/50Hz | |
| 2.14 Toplam Güç Tüketimi | Yaklaşık. 25kW | |
| 3. Ekipman Yapısı ve Malzemeleri | ||
| 3.1 Muhafaza Yapısal Malzemeleri | Yapı | İç yapısal güçlendirme, dıştan içe doğru katmanlı bileşenlere sahip açılı bir çelik çerçeveden oluşur: mahfaza kabuğu - ısı yalıtımı taş yünü - çerçeve - hava kanalı - iç oda - numune rafı. Kontrol sistemi, ünitenin sağ tarafında harici olarak monte edilmiş bir kontrol kabininde bulunurken, fan motoru eksenel hava akışı üretimi için sağ tarafa konumlandırılmıştır. |
| Dış kaplama malzemesi | Muhafaza kabuğu 304 paslanmaz çelikten fırçalanmış bir yüzeye sahiptir. | |
| İç astar malzemesi | Birinci sınıf SUS304 ayna kaplamalı paslanmaz çelik plakadan üretilmiştir. | |
| Kapı kilidi | Kullanım kolaylığı için geçmeli kilitli kapı bağlantı elemanlarına sahiptir. | |
| Yalıtım katmanı | 5052 alüminyum oksit yangına dayanıklı yün ile yalıtılmıştır. | |
| Tekerlekler | Dört adet Fuma tekerlek ile donatılmıştır (tek yük kapasitesi: 1000 kg). | |
| Kapı | Ergonomik geçmeli kilit mekanizmaları içeren, izleme penceresi olmayan çift kapılı konfigürasyon. Kapı çerçeveleri, özel yüksek/düşük sıcaklığa dayanıklı silikon kauçuk contalara sahip çoklu contalı yapıyı kullanır. | |

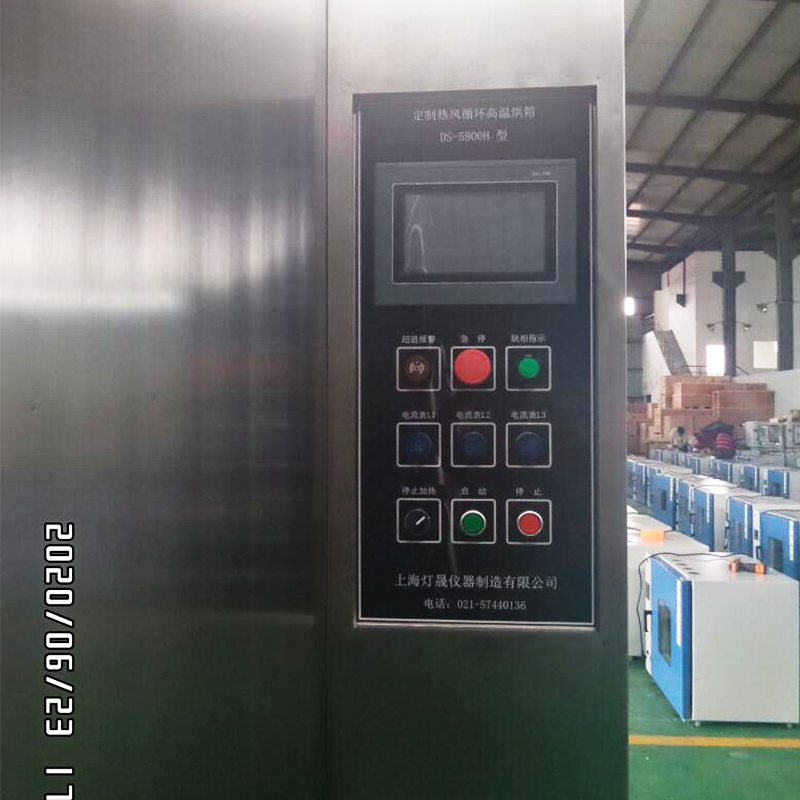

| 3.2 Kontrol Sistemi | Denetleyici | İnç renkli dokunmatik ekran |
| Arayüz Ekran Bilgileri | Mevcut çalışma sıcaklığı, ayarlanan sıcaklık, çalışma süresi, çalışma segmenti sayısı (ayarlanmışsa) ve diğer bilgiler | |
| Ayar Noktası Çalışması | Sıcaklığın ayarlanmasından sonra uzun süreli çalışma | |
| Zamanlanmış Yürütme | Ayarlanan sıcaklığa ulaşıldığında sıcaklığı ve çalışma süresini ayarlayın. Ayarlanan sürenin tamamlanmasının ardından cihaz çalışmayı durduracaktır. | |
| Programın Yürütülmesi | Sıcaklık Ayarı 1, Süre Ayarı 1, Sıcaklık Ayarı 2, Süre Ayarı 2. En fazla 15 sıcaklık ve süre segmenti programlanabilir. Programlama tamamlandıktan sonra ekipman önceden ayarlanan sıcaklık ve sürelere göre sıralı olarak çalışacaktır. Her operasyonel segmentin tamamlanmasının ardından cihaz otomatik olarak duracaktır. | |
| 3.3 Hava Dağıtım ve Sirkülasyon Sistemi | Fan | 2 adet yüksek sıcaklığa dayanıklı fan motoru, yüksek sıcaklığa dayanıklı alaşımlı türbin fanı, zorlamalı konvektif difüzyon sirkülasyonu sağlar |
| Fan sürücüsü | Eksenel akış | |
| Kanal sirkülasyonu | Sıcak havanın sağdan sola hareket ettiği paralel kanal tasarımı. Kanal içine monte edilen bölmeler, hem hava basıncının hem de hızın test standartlarını karşılamasını sağlarken kapının açılması/kapanması üzerine hızlı sıcaklık stabilizasyonu sağlar. | |
| Test portu | Çap 50mm, 1 adet sol tarafta | |
| 3.4 Isıtma Sistemi | ① | Isıtma sistemi, eşit sıcaklık dağılımı ve güvenilir sıcaklık kontrolü sağlayan sıcak hava sirkülasyonlu ısıtma yöntemini kullanır. |
| ② | Hem sıcaklık kontrolü hem de güç çıkışı, ısıtma gücünü dahili yük seviyelerine göre otomatik olarak ayarlayan bir mikro bilgisayar tarafından hesaplanır. Bu, yüksek hassasiyet ve enerji verimliliği sağlayarak daha fazla çevresel sürdürülebilirlik ve enerji tasarrufu sağlar. | |
| ③ | Birincil sistem bileşenleri: ısıtma tüpleri, katı hal röleleri vb. | |
| 4. Arıza Alarm Sistemi | ||
| Ekipman Güvenliği Koruması | 1. Aşırı ısınma durumunda otomatik ısıtmayı kesen bağımsız sıcaklık sınırlayıcı, etkili numune koruması sağlar. 2. Kritik durumlarda ana güç kaynağını anında kesmek için acil durdurma düğmesi. 3. Üç renkli gösterge ışıkları sıcaklık aşımını ve fan motorunun çalışmasını izler. Herhangi bir anormallik sesli ve görsel alarmları tetikler. 4. Toprak kaçağı devre kesicisi. 5. Faz hatası koruma cihazı. | |
| 5. Seçilmiş Elektrikli Bileşenlere Giriş | ||
| Enstrümantasyon | LCD entegre modül enstrümantasyonu, istikrarlı ve doğru sinyal iletimi ile tek bir ekranda birden fazla veri setini görüntüler. Cihazda PID mantık işlemi, kendi kendini ayarlama işlevselliği ve manuel parametre müdahalesi yetenekleri bulunur. | |
| Katı hal rölesi | Yüksek kaliteli katı hal rölelerini kullanır | |
| Sıcaklık sensörü | PT100 sensörlerini kullanır | |
| 6. Sağlanan Teknik Dokümantasyon | ||
| Belgeler | Ekipman kullanım kılavuzu, garanti kartı, uygunluk belgesi, elektrik şematik diyagramı | |
| 7. İsteğe Bağlı Aksesuarlar (İsteğe Bağlı) | ||
| Veri Depolama | USB depolama, elektronik tablo veri depolama (500 yuan) | |
| Yazıcı | Termal kağıt baskısı, ayarlanabilir baskı aralığı süresi (1500 yuan) | |
| İnert Gaz Enjeksiyon Portu | Dahili U şeklinde dağıtım, açıklık 16 mm (dış çap) (2000 yuan) | |
| Gaz Akış Ölçer | Gaz akış hızını düzenlemek için gaz kanalını kontrol edin (25000 yuan) | |
| III. Ekipman Ortamı Kurulum Gereksinimleri | ||
| Ekipman Kurulum Gereksinimleri | Ortam sıcaklığı ve nem: 5°C - 30°C, bağıl nem: <%85 | |
| Çevrede yoğun titreşim yok | ||
| Doğrudan güneş ışığı veya diğer doğrudan ısı kaynakları yok | ||
| Yakınlarda güçlü elektromanyetik alan yok | ||
| Çevrede yüksek konsantrasyonda toz veya aşındırıcı madde bulunmaması | ||
| Oda iyi havalandırılmalıdır. | ||
| Çevrede güçlü hava akımı yok; cebri hava akışı gerekiyorsa, üniteye yönlendirilmemelidir. | ||
| Ekipman sağlam, düz bir yüzeye yerleştirilmeli ve yatay konumda tutulmalıdır. | ||
| Ekipmanın arkası ile duvar arasında en az 50 cm, her iki tarafta da en az 50 cm boşluk bırakılmalıdır. | ||
| IV. Kabul ve Garanti | ||
| Parametreler | Yukarıdaki veriler yüksüz koşullar altında çalışma sırasında ölçülmüştür. | |
| Kabul | Kabul testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garanti | Garanti süresi kabulün tamamlanmasını takip eden 12 aydır. Bu garanti süresinin ötesinde yedek parçalar için makul ücretler uygulanacaktır. | |
| V. Üretim Teslim Süresi ve Taşıma Yöntemi | ||
| Üretim Teslimat Süresi | Avans ödemesinin tedarikçinin hesabına geçtiği tarihten itibaren 30 iş günü içerisinde teslimat. | |
| Taşıma Yöntemi | Karayolu taşımacılığı; QB/WD008-2001 gerekliliklerini karşılayan nakliye konteynerleri. Teslimat yeri: Müşterinin belirlediği nokta (üst kattaki teslimat hariç). Boşaltma alıcı tarafından gerçekleştirilecektir. | |
