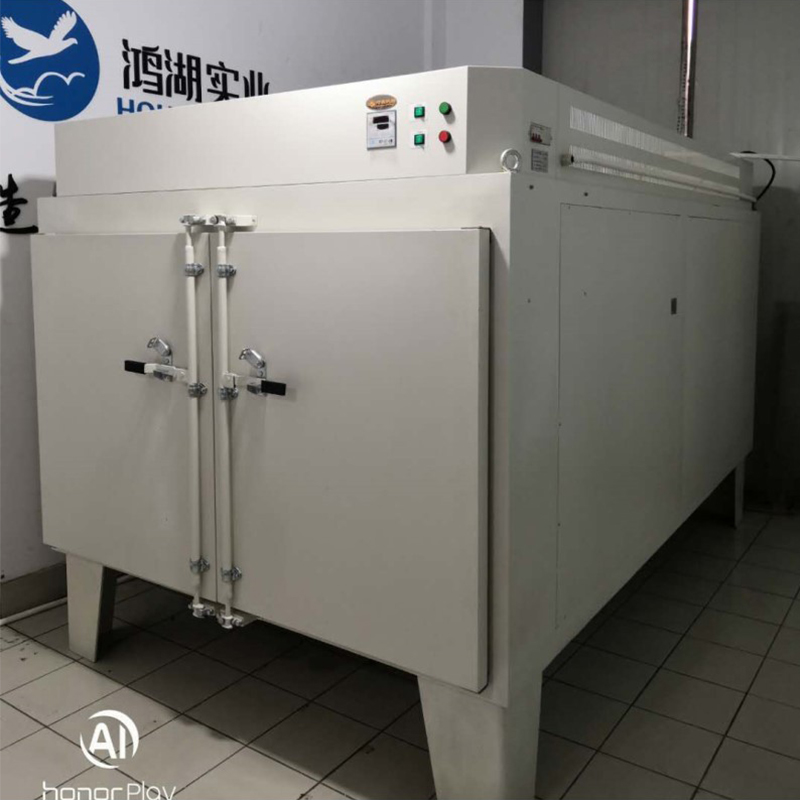

Kişiselleştirilebilir Fotokromik Cam Film Fırını

Renk Değiştiren Cam Film Fırını Kullanım Kılavuzu

I. Uygulama Kapsamı

Bu ekipman, elektrikli cihazlar, aletler, göstergeler, bileşenler, elektronikler, elektrikli ekipmanlar, otomotiv parçaları, havacılık bileşenleri, iletişim ekipmanları, plastikler, makineler, kimyasallar, gıda maddeleri, kimyasal ürünler ve donanım araçları dahil olmak üzere çeşitli ürün veya malzemelerin sabit sıcaklıktaki çevre koşulları altında kurutulması ve bunlar üzerinde çeşitli sabit sıcaklık adaptasyon testlerinin gerçekleştirilmesi için uygundur.

Temel Teknik Parametreler

Sıcaklık Aralığı: RT 20 ila 120°C

Sürekli Çalışma Sıcaklığı: 90°C

Sıcaklık Kararlılığı: ±1°C

Sıcaklık Eşitliği: ±5°C

Zamanlayıcı Aralığı: 1–999 dakika

Raflar: 6 adet (alüminyum petek paneller, dikişsiz yapı)

Güç Derecelendirmesi: 9000W

Güç Kaynağı: 380V/50Hz

III. Ürün Yapısal Özellikleri

Kabinde elektrostatik toz boya kaplı yüksek kaliteli soğuk haddelenmiş çelik levha kullanılmıştır. Kaplama sert, dayanıklıdır ve paslanmaya karşı olağanüstü dayanıklılık sunar.

Çalışma odası, zahmetsiz temizliği kolaylaştıran pürüzsüz, akıcı bir yüzey için yuvarlatılmış köşelere sahip birinci sınıf paslanmaz çelik plakadan yapılmıştır.

Kabin ile çalışma odası arasındaki boşluk, mükemmel termal koruma sağlayan ultra ince cam yünü yalıtım malzemesiyle doldurulmuştur. Bu, çevre üzerindeki etkiyi en aza indirirken etkili bir şekilde istikrarlı ve doğru iç sıcaklıklar sağlar.

Odanın içine rasyonel bir sıcak hava sirkülasyon kanalı entegre edilmiştir; bu, eşit sıcaklık dağılımını ve hızlandırılmış ısıtmayı destekler. Bir egzoz kanalı, havanın odadan kontrollü bir şekilde tahliye edilmesini kolaylaştırır. Tahliye edilen havanın koku veya toksik madde taşıması halinde, kanal, havalandırmanın belirlenmiş bir yere yönlendirilmesi için harici borulara kolaylıkla bağlanabilir.

Sıcaklık düzenlemesi, endüstriyel PID otomatik ayarlama ve dört basamaklı çift LED ekrana sahip, mikroişlemci tabanlı akıllı dijital teknolojiyi kullanır. Bu, yüksek kontrol hassasiyeti, olağanüstü parazit direnci ve kullanıcı dostu çalışma sağlar (ayrıntılar için kontrol cihazı kılavuzuna bakın).

IV. Kurulum ve Devreye Alma

1. Taşıma sırasında cam yüzeylere kuvvet uygulamaktan kaçının ve hazne gövdesine darbe gelmesini önleyin.

2. Üniteyi zemine yerleştirdikten sonra düz olduğundan emin olun. Yüzey düz değilse tabanı ayarlayın.

3. Cihazı doğrudan güneş ışığı altında veya yüksek sıcaklıktaki nemli ortamlarda çalıştırmayın.

4. Üniteyi elektromanyetik girişim kaynaklarından uzağa yerleştirin ve ekipmanın topraklama kablosunun etkili bir şekilde topraklandığından emin olun.

5. Normal çalışma sırasında, odanın içindeki eşyaları hava akışını engellemeyecek şekilde düzenleyin ve eşit sıcaklık dağılımı sağlayın.

6. Güç kaynağı AC 380V 50Hz'dir. Güvenilir toprak bağlantısına sahip, 25A veya daha yüksek değere sahip dört pimli bir priz kullanılmalıdır. Üç pinli soketi değişiklik yapmadan kullanmayın. Güç kaynağı AC 380V 50Hz'dir ve güvenilir toprak bağlantısına sahip üç fazlı bir elektrik prizi gerektirir.

7. Hasarı önlemek için güç kablosunu ünitenin arkasına yakın konumlandırmayın veya cihazın veya diğer nesnelerin güç kablosu üzerine baskı yapmasına izin vermeyin.

V. Ürün Kullanım Talimatları

1. Hazne kapısını açın ve işlenecek öğeleri iç raflara yerleştirin (bölme içinde yeterli hava sirkülasyonuna izin vermek için aşırı kalabalıktan kaçının). Kapıyı kapat.

2. Fişi 380V'luk bir prize takarak güç kaynağını bağlayın. Kontrol panelinin sağ tarafındaki güç anahtarını 'AÇIK' konumuna getirin. Dijital ekran yanarak ekipmanın çalışır durumda olduğunu gösterecektir.

3. Kontrol panelindeki sıcaklık kontrol cihazını kullanarak istenen hazne sıcaklığını ayarlayın.

4. Cihaz yavaş yavaş ayarlanan sıcaklığa ulaşarak çalışmaya başlar. Gerekli kuruma süresi tamamlandıktan sonra işlem tamamlanır.

5. Güç kaynağını kapatın. Kapıyı açmadan ve eşyaları çıkarmadan önce hazne sıcaklığının ortam koşullarına yaklaşmasını bekleyin.

【！】Dikkat: Eşyaları almak için kapıyı açarken dikkatli olun, çünkü artık ısı yanıklara neden olabilir. Kurutma fırınının içine yanıcı veya patlayıcı maddeler konulmamalıdır.

Özel Notlar

⑴ Ürünler gönderilmeden önce sıkı testlere tabi tutulur. Kalibrasyon genellikle gereksizdir. Ancak zorlu ortamlarda veya önerilen aralığı aşan sıcaklıklarda kullanılırsa, görüntülenen sıcaklık ile gerçek oda sıcaklığı arasında farklılıklar ortaya çıkabilir. Sapmaların teknik spesifikasyonları aşması durumunda gerekli ayarlamalar için sıcaklık kontrol cihazının kullanım talimatlarına bakın.

⑵ Normal çalışma sırasında, hazne kapısı uzun süre açık kalırsa, kapı kapatıldığında geçici sıcaklık dalgalanmaları meydana gelebilir. Bu normal bir olgudur.

◆ Panel İşlevleri

Gösterge Işığı Tanımları

1. 'RUN/AT' Gösterge Işığı: Çalışma sırasında yanar ve tamamlandığında söner; Otomatik ayarlama sırasında yanıp söner.

2. ‘OUT’ Göstergesi: Isıtma çıkışı aktif olduğunda yanar; aksi takdirde söndürülür.

3. 'ALM' Göstergesi: Aşırı sıcaklık alarmı sırasında yanar; aksi takdirde söndürülür.

VI. Çalıştırma ve Kullanım Yöntemleri

1. Denetleyiciye güç verildiğinde, normal ekran moduna girmeden önce yaklaşık 3 saniye boyunca ekranın üst satırında 'InP' gösterilir ve alt satırda 'aralık değeri' görüntülenir.

2. Sıcaklık ve Sabit Sıcaklık Süresinin Referansı ve Ayarı

Sıcaklık ayar moduna girmek için 'Set' tuşuna basın. Ekranın alt satırı 'SP' uyarısını gösterirken üst satır sıcaklık ayar noktasını gösterir (birimler basamağı başlangıçta yanıp söner). Kaydırma, artırma ve azaltma tuşlarını kullanarak istenen ayar noktasını ayarlayın. Sabit sıcaklık zaman ayar moduna girmek için 'Set' düğmesine tekrar basın. Ekranın alt satırında “St” uyarısı görüntülenirken, üst satırında sabit sıcaklık zaman ayar değeri görüntülenir (önce birler hanesi yanıp söner). İstenilen ayar değerini ayarlamak için kaydırma, artırma ve azaltma düğmelerini kullanın. Bu ayar modundan çıkmak için 'Set' düğmesine bir kez daha basın; değiştirilen değerler otomatik olarak kaydedilir.

Sabit sıcaklık süresi '0' olarak ayarlandığında bu, hiçbir zamanlanmış fonksiyonun etkin olmadığını gösterir. Kontrol cihazı sürekli olarak çalışır ve ekranın alt satırı sıcaklık ayar noktasını gösterir. Ayarlanan süre '0' olmadığında, ekran penceresinin alt satırında geçen süre son ondalık basamak aydınlatılmış olarak gösterilir. Ölçülen sıcaklık ayar noktasına ulaştığında zamanlayıcı geri saymaya başlar. Yanan ondalık nokta yanıp söner. Süre tamamlandığında işlem durur, alt satırda "Son" görüntülenir ve sesli uyarı 30 saniye boyunca çalar. İşlem bittikten sonra ‘Azaltma/Yeniden Başlatma’ tuşuna 3 saniye basılması döngüyü yeniden başlatacaktır.

3. Aşırı sıcaklık alarmı sırasında sesli uyarı sürekli olarak çalar ve 'ALM' alarm göstergesi yanar. Sıcaklık ayar noktasının değiştirilmesi nedeniyle bir aşırı sıcaklık alarmı meydana gelirse, 'ALM' göstergesi yanar ancak sesli uyarı çalmaz.

4. Herhangi bir tuşa basmak, çaldığında sesli uyarıyı susturacaktır.

5. 'Shift' tuşu: Ayar noktası modunda bu tuşa basıldığında, yanıp sönme değişikliği için ayar noktası değeri kaydırılır.

6. 'Azaltma' tuşu: Değeri azaltmak için ayar modunda kısa süre basın; sürekli azalma için basılı tutun.

7. 'Artırma' tuşu: Değeri artırmak için ayar modunda kısa süre basın; sürekli artış için basılı tutun.

8. Ayarlama modunda bir dakika içinde hiçbir tuşa basılmazsa kontrol cihazı otomatik olarak normal ekrana döner.

9. Kontrol cihazı ekranının üst satırında '----' görünmesi, sıcaklık sensöründe veya kontrol cihazının kendisinde bir arıza olduğunu gösterir. Lütfen sıcaklık sensörünü ve kablolarını iyice inceleyin.

Sistem Kendi Kendini Ayarlama

Sıcaklık kontrol performansı yetersiz olduğunda sistemin kendi kendini ayarlaması yapılabilir. Otomatik ayarlama sırasında önemli sıcaklık aşımları meydana gelebilir; kullanıcılar süreci başlatmadan önce bu faktörü tam olarak dikkate almalıdır.

Ayar noktası olmayan moddan sistemin kendi kendini ayarlamasını başlatmak için 'Shift/Self-Tune' tuşunu 6 saniye basılı tutun. ‘RUN/AT’ göstergesi yanıp sönecektir. Tamamlandığında göstergenin yanıp sönmesi duracak ve kontrol cihazı, otomatik olarak kaydedilen optimize edilmiş bir sistem PID parametreleri seti elde edecektir. Otomatik ayarlama sırasında 'Shift/Self-Tune' tuşunu 6 saniye basılı tutmak prosedürü sonlandıracaktır.

Otomatik ayarlama sırasında bir aşırı sıcaklık alarmı meydana gelirse, 'ALM' alarm göstergesi sönük kalacak ve sesli uyarı çalmayacaktır; ancak ısıtma alarm rölesinin bağlantısı otomatik olarak kesilecektir. Kendi kendine ayarlama sırasında 'Set' tuşu etkin değildir. Sabit bir sıcaklık periyodunun ayarlanıp ayarlanmayacağından bağımsız olarak kontrol cihazı ekranının alt satırında her zaman sıcaklık ayar noktası gösterilecektir.

Sıcaklık Dahili Parametrelerinin Danışma ve Ayarlanması

Set tuşunu yaklaşık 3 saniye basılı tutun. Kontrol cihazı ekranının alt satırında 'Lc' şifre istemi gösterilirken, üst satırında şifre değeri görüntülenir. Parolayı istediğiniz değere değiştirmek için Artırma, Azaltma ve Shift tuşlarını kullanın. Ayar tuşuna tekrar basın. Şifre yanlışsa kontrol cihazı otomatik olarak normal görüntüleme moduna döner. Şifre doğruysa dahili sıcaklık parametresi ayar durumuna girer. Set tuşuna tekrar basmak, her parametrenin sıralı olarak değiştirilmesine olanak sağlar. Bu durumdan çıkmak için Set tuşuna 3 saniye basılı tutun; parametre değerleri otomatik olarak kaydedilir.

VII. Önlemler

1. Dolap içerisine yanıcı ve uçucu kimyasal maddeler konulmamalıdır.

2. Çalışma sırasında herhangi bir anormallik, koku veya duman meydana gelirse, derhal güç kaynağını kapatın. Kullanıcılar onarımı kendileri yapmaya çalışmamalıdır; Nitelikli personelin incelemesi ve servisi için şirketimizin onarım departmanıyla iletişime geçin. (Yeni üniteler ilk çalıştırmada koku ve minimum düzeyde duman çıkarabilir; bu normaldir. Bir veya iki döngü boyunca gözlemleyin. Devam ederse tavsiye için müşteri hizmetleri merkezimizle iletişime geçin).

3. Temizliği korumak ve cam şeffaflığını arttırmak için iç bölme duvarlarını ve ekipman yüzeylerini düzenli olarak silin. Dış yüzeyleri temizlemek için asidik, alkalin veya diğer aşındırıcı solüsyonları kullanmayın.

4. Ekipman uzun süre kullanılmadığında olası tehlikeleri önlemek için güç kablosunu çıkarın. Ek olarak, elektrikli bileşenlerdeki nemin atılması ve ilgili cihazların hasar görmesini önlemek için üniteyi periyodik olarak (genellikle üç ayda bir) normal koşullar altında 2-3 gün çalıştırın.
